In einem gemeinsamen Projekt mit der NASA testete das DLR erfolgreich Masten für entfaltbare Satellitenstrukturen im Flugzeughangar in Braunschweig. Langfristiges Ziel der Kooperation ist der Test der entwickelten entfaltbaren Strukturen im Weltall. Eine Pressemitteilung des Deutschen Zentrums für Luft- und Raumfahrt (DLR).
Quelle: DLR.

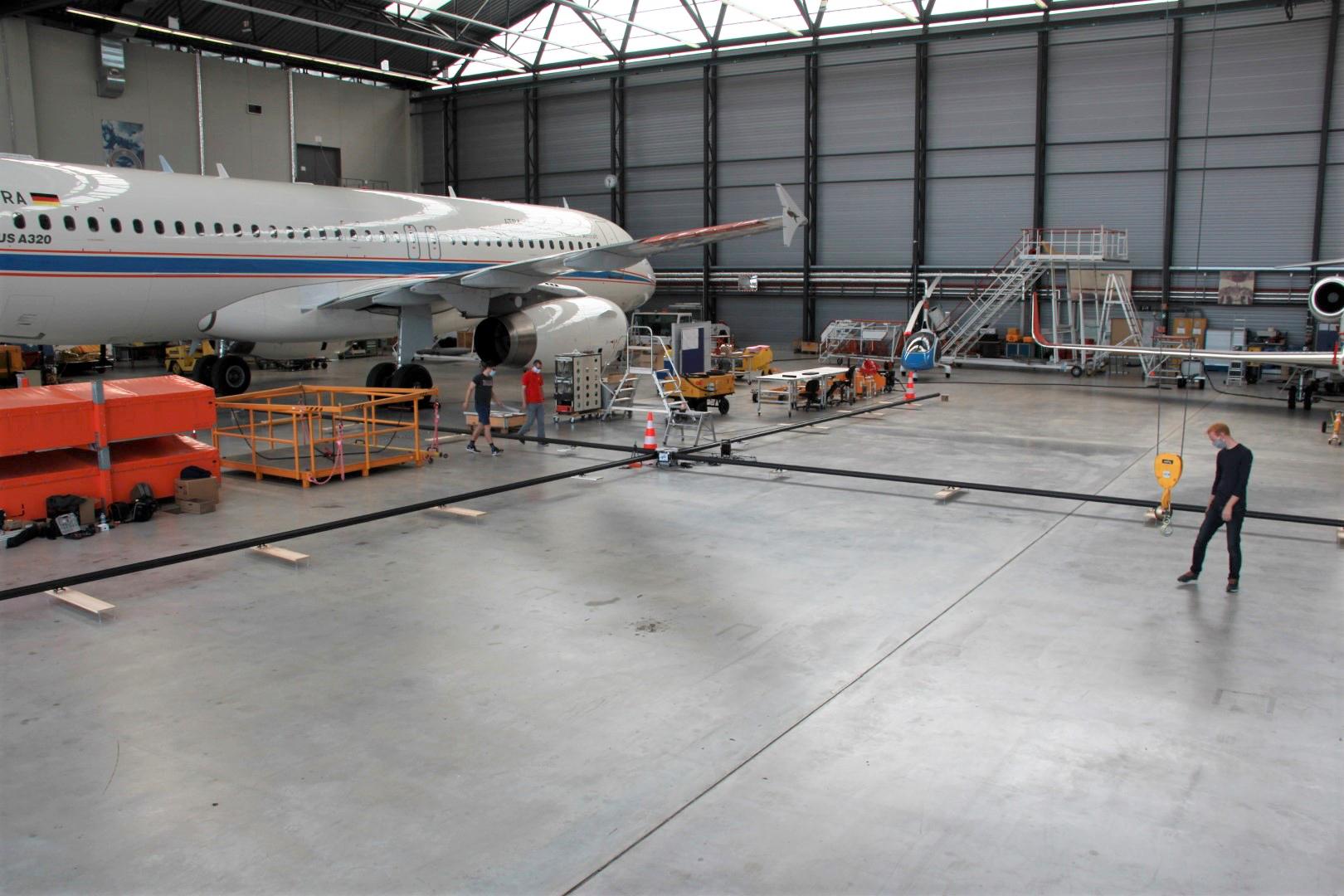

Es war schon eine große Halle notwendig, um die vier jeweils 13,5 Meter langen, kreuzförmig angeordneten ultraleichten Masten zu entfalten: Zwei Mal testeten die Wissenschaftler des Deutschen Zentrums für Luft- und Raumfahrt (DLR) die aus carbonfaserverstärktem Kunststoff (CFK) bestehenden Masten (Booms) im Flugzeughangar des DLR Braunschweig. In Kooperation mit der amerikanischen Raumfahrtbehörde NASA sollen so entfaltbare Satellitenstrukturen entwickelt werden, die kostengünstige Kleinsatelliten in Zukunft mit entfaltbaren, miniaturisierten Strukturen für Stromversorgung, Kommunikation und Antrieb leistungsfähiger machen. Die Ergebnisse dieser Tests stellen die Forschenden nun im Rahmen der 16. ECSSMET (European Conference on Spacecraft Structures, Materials and Environmental Testing) vor, die in diesem Jahr erstmals virtuell vom 23. bis 25. März 2021 stattfindet.
Die in Originalgröße getesteten Masten sind für ein Sonnensegel vorgesehen. Sonnensegel wandeln mit Hilfe von spiegelnden Membranen Sonnenlicht in Schub um und können als Antrieb für Satelliten genutzt werden. Die hier geplante Segelgröße von 500 Quadratmeter kann einen Schub von etwa 0,5 Gramm erzeugen (zum Vergleich: eine einzelne Erdnuss wiegt circa 1,5 Gramm). Auch wenn der Schub von 0,5 Gramm verhältnismäßig klein ist, wirkt er ohne Unterbrechung auf die Segel und kann so beispielsweise einen 25 Kilogramm schweren Kleinsatelliten innerhalb von einem Jahr auf 20.900 Kilometer pro Stunde beschleunigen. Mit diesem stetigen „Antrieb“ könnten Sonnensegel nicht nur bei heutigen Missionen zum Einsatz kommen, sondern bei entsprechender Größe der Sonnensegel sogar Missionsdauern ermöglichen, die heute noch nicht umgesetzt werden können. Dabei verfügen sie nicht nur über ein langes Zeitfenster bei ihrem Einsatz, sondern haben noch einen weiteren, entscheidenden Vorteil: Sie benötigen für ihren Antrieb kein einziges Gramm Treibstoff.
Kompakt, leicht und leistungsfähig
Mit dem Kooperationsprojekt JDSS/DCB (Joint Deployable Space Structures/Deployable Composite Boom) greifen DLR und NASA die Möglichkeiten zunehmend verfügbarer entfaltbarer Strukturen auf, die sich mit fortschreitender Miniaturisierung von Elektronikkomponenten und Sensorik bieten. Bisher konnten die verfügbaren Strukturtechnologien nicht mit der Miniaturisierung mithalten und waren für größere Systeme ausgelegt. Gerade in Bezug auf Masse, Stauvolumen und Steifigkeitsanforderungen kommen die herkömmlichen Technologien beim Einsatz auf kleinen Satelliten schnell an ihre Grenzen. Im Projekt ist das DLR-Institut für Faserverbundleichtbau und Adaptronik vorrangig für die Entwicklung einer kompakt verstaubaren und entfaltbaren Struktur für flache Kommunikations- und Radarantennen sowie Solar-Arrays zuständig, während die NASA für die Entwicklung und Herstellung der CFK-Booms zuständig ist. Gemeinsam erfolgte die Erprobung der Technologie bei den Versuchen im Braunschweiger DLR-Hangar. Langfristiges Ziel der Kooperation ist eine Mission, bei der die entwickelten entfaltbaren Strukturen im Weltall getestet werden, um so die Funktionstüchtigkeit unter realistischen Bedingungen nachzuweisen.
Schritt für Schritt zum weltraumtauglichen System

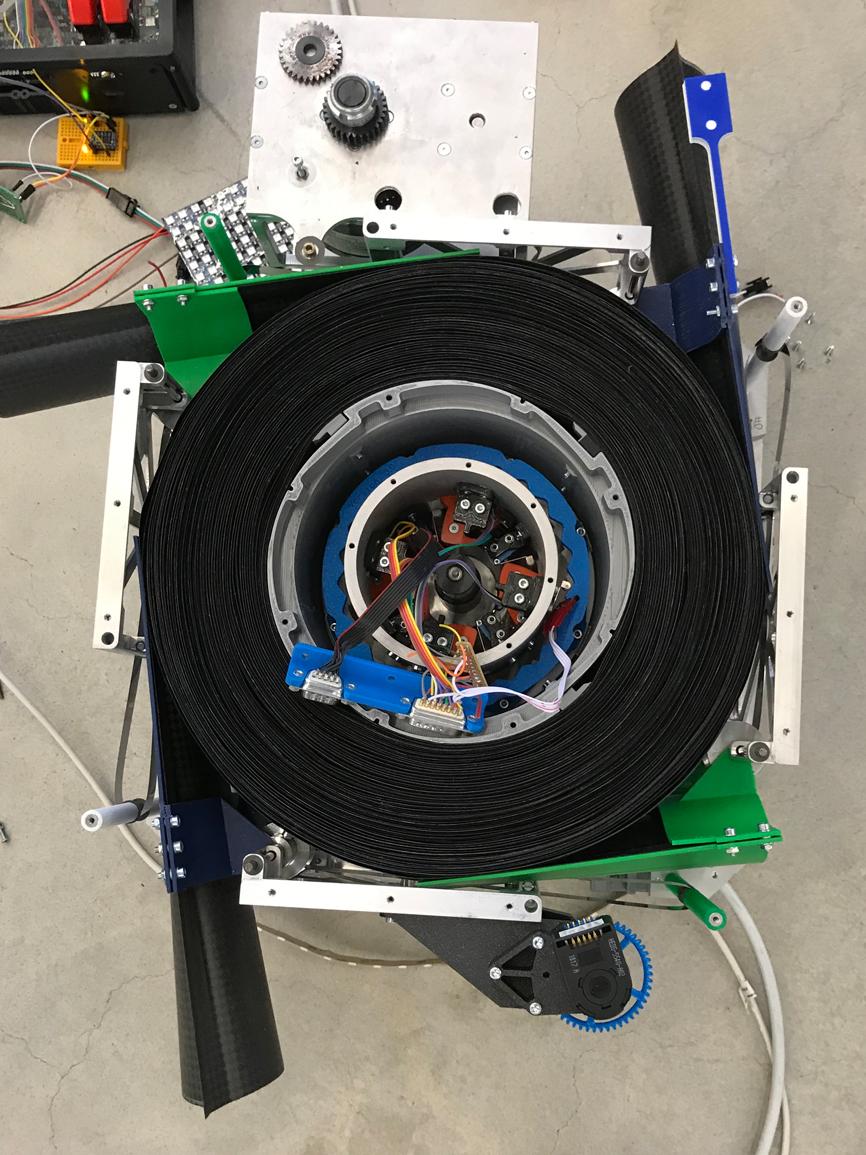

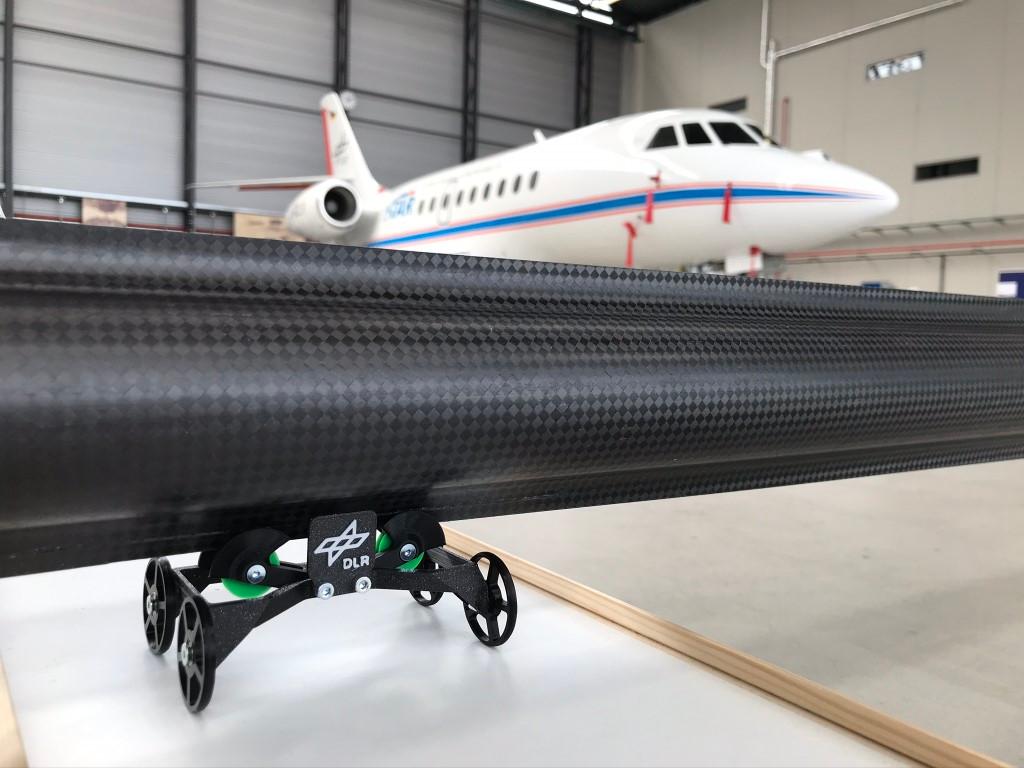

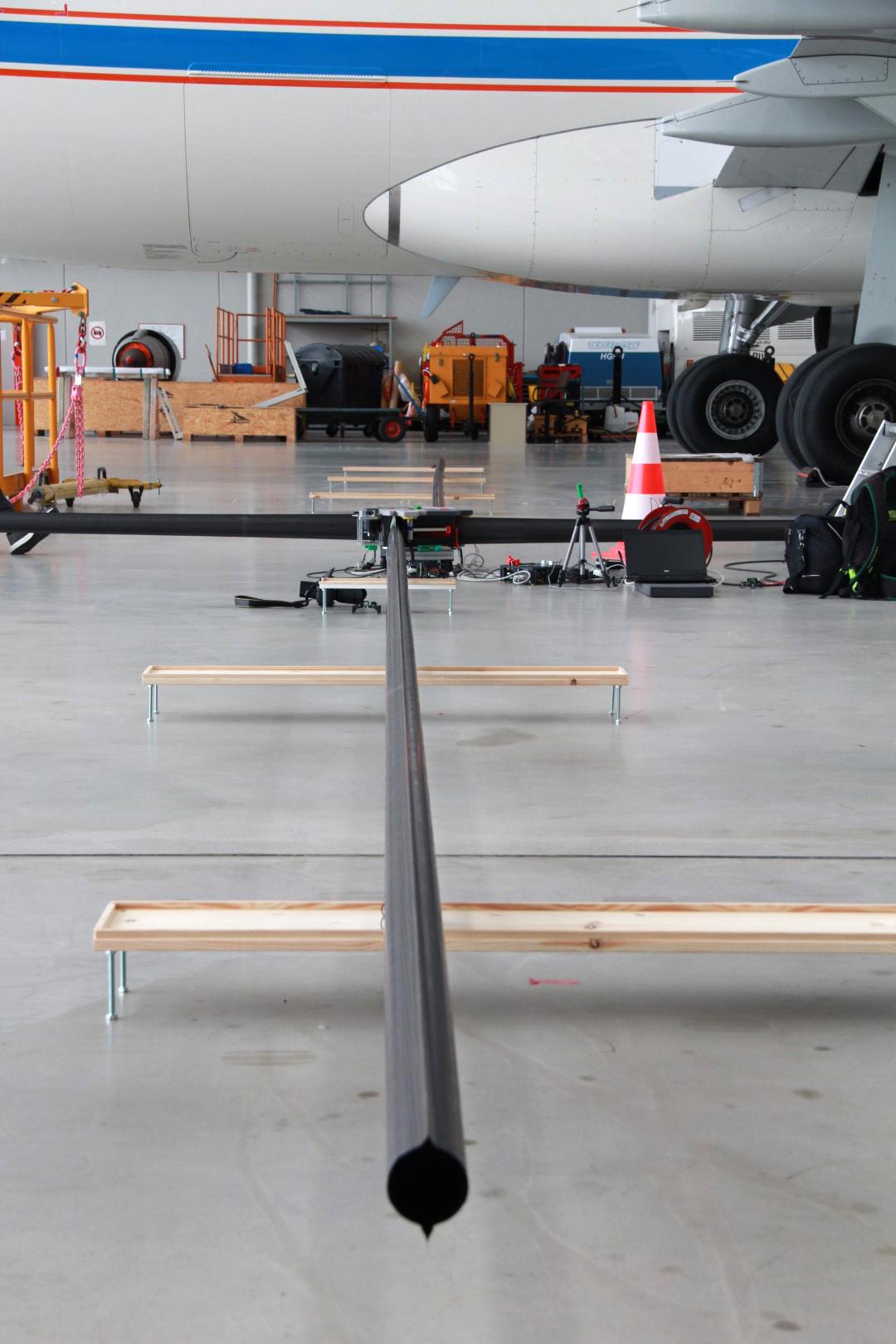

Die erfolgreich getesteten entfaltbaren Masten haben einen durch zwei omegaförmige Halbschalen geformten, geschlossenen Querschnitt. Aufgrund dieses besonderen Querschnitts weist solch ein Mast hohe Biegefestigkeiten sowie eine hohe Torsionssteifigkeit auf. Dadurch kann er sehr hohe Lasten aufnehmen, ohne zu knicken. Zudem erlaubt der Mast den Aufbau eines hocheffizienten „Rückgrats“ für das gespannte Sonnensegel. Beim Aufrollen auf einer Spindel werden die beiden Halbschalen zusammengedrückt, so dass der Mast flach wird. Für den Test wurden insgesamt vier 13,5 Meter lange Masten aufgerollt und anschließend kreuzförmig ausgerollt, so dass sie ihren omegaförmigen Querschnitt wieder einnehmen konnten und dadurch ihre mechanischen Eigenschaften zurückerhielten. „Diesen entscheidenden Vorgang des Auf- und wieder Ausrollens, konnten wir in unserem Test erfolgreich ausführen“, sagt Projektleiter Marco Straubel vom Braunschweiger DLR-Institut für Faserverbundleichtbau und Adaptronik. „Damit haben wir bestätigt: Es ist möglich aus einer kleinen Box heraus durch die entfaltbaren Masten ein großes Sonnensegel völlig autonom aufzuspannen.“
(Bild: DLR)
Schon 2009 gab es im DLR erste Versuche zu entfaltbaren Masten für Satelliten. Seit 2017 arbeiten DLR und NASA im Kooperationsprojekt JDSS/DCB zusammen. Im nächsten Schritt wird die entfaltbare Konstruktion auf einem DLR-Parabelflug im Sommer 2021 unter den Bedingungen der Schwerelosigkeit getestet. Im Anschluss ist das System ausreichend für den nächsten logischen Schritt qualifiziert – den Test im Erdorbit.
Die ECSSMET
Die 16. ECSSMET (European Conference on Spacecraft Structures, Materials and Environmental Testing) findet vom 23. bis 25. März 2021 erstmalig virtuell statt. Konstrukteure, Analysten und Testingenieure von Weltraumstrukturen setzen sich in diesem Jahr nicht nur mit neuen Subsystemen auseinander, sondern erörtern auch die Themen, die in naher Zukunft eine wichtige Rolle in der Raumfahrt spielen werden: effizientere Trägerraketen, 3D-Druck im Orbit und Wiedereintrittsvorhersagen für Weltraumschrott. Sie wird alle zwei Jahre im Wechsel von der ESA, CNES und dem DLR organisiert.
