Opportunity: Formatierung des Flash-Speichers nötig

In den letzten Wochen vermehrt aufgetretene Computerprobleme sind der Grund dafür, dass voraussichtlich in der kommenden Woche eine Neuformatierung des Flash-Speichers des Marsrovers Opportunity erfolgen muss. Die ersten der für die Durchführung dieser kritischen Operation notwendigen Schritte wurden bereits eingeleitet.

Ein Beitrag von Ralph-Mirko Richter. Quelle: JPL, Max-Planck-Institut für Chemie, New Mexico Museum of Natural History & Science, UMSF-Forum.

Auch während der letzten Wochen hat sich der von der US-amerikanischen Weltraumbehörde NASA betriebene Marsrover Opportunity dem Westrand des etwa 22 Kilometer durchmessenden “Endeavour-Kraters” folgend weiter in die südliche Richtung bewegt und dabei in regelmäßigen Abständen kurze ‘Zwischenstopps’ eingelegt, um die Umgebung näher zu untersuchen.

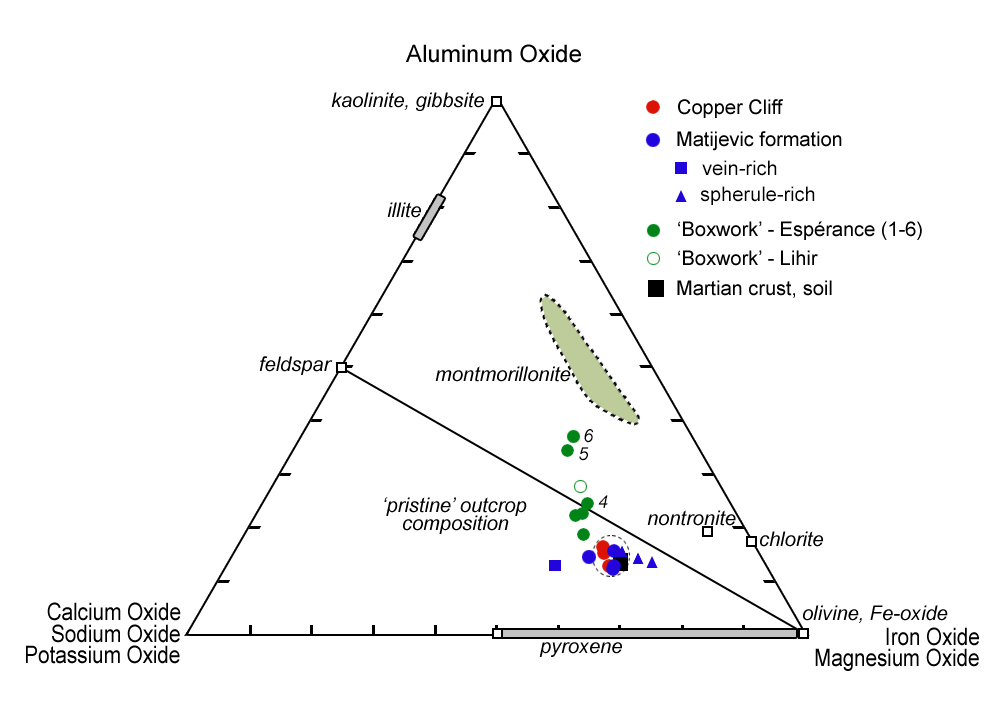

Das Interesse der an dieser Mission beteiligten Wissenschaftler gilt dabei bereits seit längerer Zeit speziell der Suche nach Tonmineralen und Schichtsilikaten, deren eindeutige Signaturen erstmals im Jahr 2010 mit einem der Instrumente des NASA-Marsorbiters Mars Reconnaissance Orbiter (kurz MRO) in dieser Region nachgewiesen werden konnten. Bei diesem Instrument handelt es sich um das CRISM-Spektrometer (kurz für “Compact Reconnaissance Imaging Spectrometer for Mars”), einem bildgebenden Spektrometer für die Erkennung von Mineralen auf der Marsoberfläche. Speziell konnte das CRISM dabei eisen- und aluminiumreiche Smektite detektieren.

Durch die eingehende Untersuchung dieser Minerale, welche sich nur unter dem langfristigen Einfluss von Wasser mit einem nahezu neutralen pH-Wert gebildet haben können, und der Erforschung der allgemeinen geologischen Bedingungen erhoffen sich die an der Opportunity-Mission beteiligten Wissenschaftler weitere Erkenntnisse über die Vorgänge, welche zu der Bildung dieser Tonminerale führten und über die Umweltbedingungen, die dabei vor Jahrmilliarden in diesem Bereich der Marsoberfläche vorherrschten.
Die an der Opportunity-Mission beteiligten Wissenschaftler wollen diese Minerale dabei in ihrem natürlichen Kontext untersuchen. Speziell soll dabei geklärt werden, in welchen Bereichen der Marsoberfläche diese Tonminerale in welchen Konzentrationen auftreten und wie deren Vorkommen in Bezug auf andere Minerale sowie die geologischen Schichtungen in dieser Region steht. Dies ist eine effiziente Methode, um weitere Informationen über die einstigen Bedingungen zu erhalten, unter denen sich die Tonminerale vor etwa vier Milliarden Jahren bildeten.

Die Planetenforscher gehen davon aus, dass die damalige ‘feuchte’ Umwelt eine geologische Schicht erzeugte, in der die Smektite entstanden sind. Aufgrund eines späteren Klimawandels veränderte sich die Marsatmosphäre so weit, dass sich in der Folgezeit auf dem Mars kein flüssiges Wasser mehr halten konnte. Bedingt durch diese Veränderungen wurde diese tonhaltige Schicht in den folgenden Jahrmillionen von anderen geologischen Schichten bedeckt.

Perioden, in denen starke vulkanische Aktivitäten auftraten, führten dazu, dass diese Schichten, über die sich Opportunity vor dem Erreichen des “Endeavour-Kraters” bewegt hatte, unter anderem einen relativ hohen Schwefelanteil aufweisen. Durch den Einschlag eines Asteroiden auf der Marsoberfläche und die dadurch bedingte Bildung des “Endeavour-Kraters” wurde die früher entstandene, schwefelarme Schicht in dessen Umgebung teilweise wieder freigelegt und kann jetzt von dem Rover direkt untersucht werden.

Bei dem gegenwärtig angepeilten Ziel, welches der Rover ‘ansteuert’, handelt es sich um ein kleines, mit dem Namen “Marathon Valley” belegtes Tal, welches sich im Bereich des “Cape Tribulation” – einem Teilbereich des stark erodierten Kraterwalls, der den “Endeavour-Krater” teilweise umgibt – befindet. Auch hier wurden durch das CRISM-Spektrometer des MRO erhöhte Konzentrationen von verschiedenen Tonmineralen detektiert, welche sich dort auf engen Raum zu befinden scheinen.

Außerdem sind an den Wänden des Tals verschiedene Gesteinsschichten erkennbar. Wie bei einer extrem verkleinerten Version der Steilwände des Grand Canyon im US-Bundesstaat Arizona ergibt sich hier eventuell auf kleinstem Raum ein Einblick in die langfristige klimatologische und geologische Geschichte dieser Region der Marsoberfläche.

Die aktuelle Situation

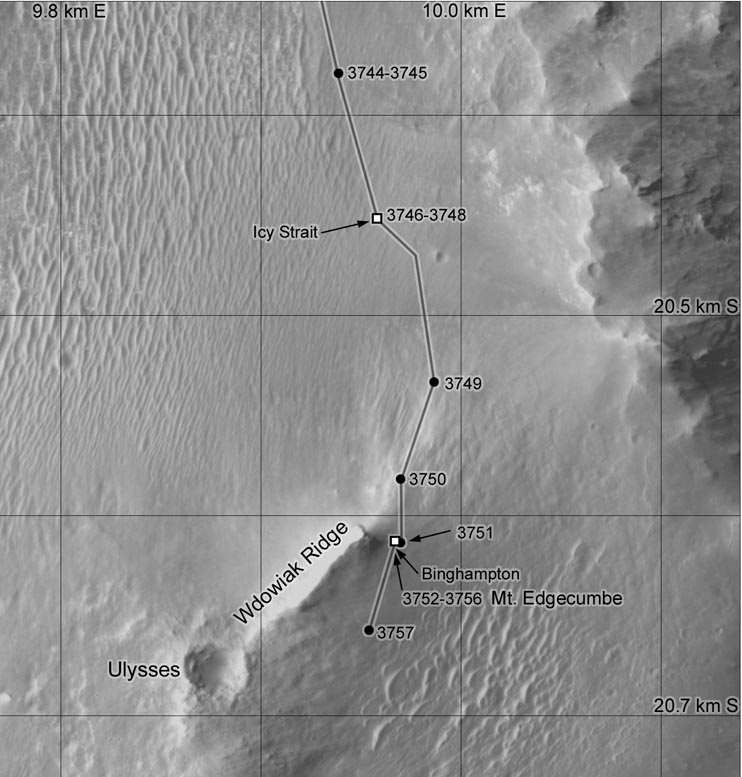

Auf seinem Weg zum “Marathon Valley” erreichte Opportunity am 13. August 2014, dem Sol 3751 seiner Mission, den östlichen Rand der “Wdowiak Ridge”. Hierbei handelt es sich um einen kleinen Berggrat, welcher sich am nordwestlichen Rand des “Cape Tribulation” befindet. Bereits vor dem Erreichen dieses Höhenzuges traten mehrfach Probleme mit dem Flash-Speicher des Bordcomputers von Opportunity auf.

Dieses Problem macht sich dadurch bemerkbar, dass Daten nicht wie beabsichtigt im Flash-Speicher abgelegt und gespeichert werden können und der Bordcomputer dadurch bedingt einen ‘Reboot’ ausführt. Als Reaktion auf den dadurch ausgelösten Computer-Reset stoppt der Rover automatisch alle weiteren für diesen Tag vorgesehenen Aktivitäten und versetzt sich stattdessen in einen als “Automode” bezeichneten Zustand, in dem der Rover lediglich passiv auf der Marsoberfläche verharrt und auf weiterführende Kommandos von der Erde wartet.

Der Grund für dieses Problem, so die Mitarbeiter des für die Steuerung des Rovers verantwortlichen Jet Propulsion Laboratory (JPL) der NASA in Pasadena/Kalifornien, liegt in der langjährigen Einsatzdauer des Bordcomputers, welcher seine ‘Garantiezeit’ bereits deutlich überschritten hat. Durch das permanente Überschreiben von Dateien werden einzelne Bereiche des Flash-Speichers im Laufe der Zeit unbrauchbar. Das Problem wird von den Ingenieuren und Technikern des JPL bisher allerdings nicht als bedrohlich eingestuft, sorgt aber trotzdem für gewisse Probleme, da diese Resets eine Unterbrechung der täglichen Arbeiten zur Folge haben, welche dann erst nach der Wiederinbetriebnahme des Rovers, was frühestens am folgenden Tag möglich ist, fortgesetzt werden können.

Der ‘Zwillingsbruder’ von Opportunity – der baugleiche Marsrover Spirit – hatte im Jahr 2009 ein vergleichbares Problem, welches damals durch eine Neuformatierung von dessen Flash-Speicher behoben werden konnte. Bei diesem Vorgang werden sämtliche in diesem Speicher abgelegten Daten gelöscht. Zugleich werden die fehlerhaften Bereiche ‘identifiziert’, als unbrauchbar markiert und anschließend in Zukunft nicht mehr genutzt.

Da die Resets bei Opportunity bisher in der Regel jedoch lediglich in Abständen von mehreren Wochen, oftmals sogar Monaten auftraten, wurde bisher von einer solchen ‘Radikalkur’ Abstand genommen. Alleine im August 2014 traten derartige Ereignisse jedoch insgesamt 12 mal auf, was eine sinnvolle Fortsetzung der wissenschaftlichen Arbeiten unter diesen Umständen nahezu unmöglich macht. Unter anderem ist dieses Computerproblem der Grund dafür, dass Opportunity seit dem 19. August 2014, dem Missionstag Sol 3757, keine Fahrten durchgeführt hat.

Deshalb haben sich die zuständigen Ingenieure des JPL in Absprache mit den Verantwortlichen der Mars Exploration Rover-Mission jetzt dazu entschlossen, auch bei Opportunity eine Neuformatierung des Flash-Speichers durchzuführen.

Neuformatierung des Flash-Speichers
Als ein erster Schritt im Rahmen dieser komplexen und mit gewissen Risiken für den Rover verbundenen Prozedur wurden hierzu in der vergangenen Woche alle noch im Speicher des Bordcomputers befindlichen wissenschaftlichen Daten, darunter auch bereits mehrere Wochen alte Bilddateien, zur Erde transferiert. Am 24. August trat zudem ein neues Kommunikationsprotokoll in Kraft.

Für die direkte Kommunikation zwischen dem Kontrollzentrum auf der Erde und dem Rover, der sogenannten “Direct to Earth”-Kommunikation (kurz “DTE”) für das Senden und der “Direct from Earth”-Kommunikation (kurz “DFE”) für das Empfangen von Daten, verfügt Opportunity über eine schwenkbare Hochgewinnantenne (engl. “High Gain Antenna”, kurz “HGA”), welche auf der Oberseite des Roverdecks montiert ist. Hierbei handelt es sich um eine Patchantenne, welche über eine sehr starke Richtwirkung verfügt. Trotz einer geringen Verstärkerleistung lassen sich mit dieser Antenne relativ hohe Datenübertragungsraten erzielen, wobei die HGA während des Betriebes allerdings äußerst präzise auf ihre jeweilige Empfangsstation auf der Erde ausgerichtet sein muss. Bereits minimale Abweichungen haben einen deutlich geringeren Antennengewinn zur Folge.

Für den Fall, dass im Laufe der Mission ein Problem mit der HGA-Antenne auftritt verfügt Opportunity zusätzlich über eine “Low Gain Antenna” (kurz “LGA”). Diese LGA verfügt über praktisch keinerlei Richtwirkung, so dass der Rover mittels der LGA fast aus jeder Position heraus mit der Erde kommunizieren kann, sofern dabei eine direkte ‘Sichtverbindung’ besteht. Allerdings reduziert diese Eigenschaft der Antenne die erreichbare Datenrate auf einen Wert von lediglich wenigen Dutzend Bit pro Sekunde, so dass der Einsatz der LGA nur für Notfälle vorgesehen ist.

Für den Fall, dass während der Neuformatierungsprozedur irgendwelche Probleme auftreten, welche eine exakte Ausrichtung der HGA verhindern, wurden dem Rover am 24. August Kommandos übermittelt, welche zur Folge haben, dass Opportunity seit dem 26. August nur noch über seine LGA-Antenne direkt mit der Erde kommuniziert. Außerdem wurden im Rahmen einer allgemeinen Systemsüberprüfung technische Daten über den allgemeinen Zustand des Flash-Speichers gewonnen.

In einem nächsten Schritt soll der Rover in einen speziellen Operationsmodus versetzt werden, bei dem der Flash-Speicher des Bordcomputers nicht für den allgemeinen Betrieb des Rovers benötigt wird. Auf diese Weise soll verhindert werden, dass sich Opportunity während der kritischen Phase der Neuformatierung des Flash-Speichers erneut in einen eingeschränkten Sicherheitsmodus versetzt. Ein unmittelbar während der Formatierung erfolgender Übertritt in einen eingeschränkten Modus würde zu ernsthaften Komplikationen führen und könnte unter bestimmten Umständen den Verlust der Mission zur Folge haben.

Laut dem JPL soll die Neuformatierung des Flash-Speicher von Opportunity Anfang September erfolgen, nachdem alle bisher noch im Computerspeicher verbliebenen Daten komplett zur Erde übermittelt sind.

Gegenwärtig, so das JPL weiter, befindet sich Opportunity jedoch auch weiterhin in einem guten Allgemeinzustand, der trotz des Computerproblems keinen Anlass für Sorgen bietet. Der Rover weist eine ‘gesunde’ Energiebilanz auf, verfügt über einen stabilen Thermalhaushalt und kommuniziert sowohl ‘direkt’ als auch über die als Relaisstationen eingesetzten NASA-Marsorbiter MRO und Mars Odyssey wie vorgesehen mit seinem Kontrollzentrum auf der Erde.

Die Energiesituation
Neben dem allgemeinen technischen Zustand des Rovers muss bei der Opportunity-Mission jedoch auch immer ein Blick auf die aktuelle Energiesituation geworfen werden. Im Gegensatz zu dem zweiten derzeit aktiven Marsrover der NASA, dem durch einen Radioisotopengenerator mit Strom versorgten Rover Curiosity, ist der mit Solarpaneelen ausgestattete Rover Opportunity bezüglich seiner Energieversorgung ausschließlich auf die Sonne angewiesen. Hier ein Überblick über die Entwicklung der Energiewerte von Opportunity während der letzten Wochen.

Der Tau-Wert steht dabei für die Durchsetzung der Marsatmosphäre mit Staub und Wassereiskristallen. Je mehr Staub sich in der Atmosphäre des Planeten befindet, desto höher fällt dieser Wert aus. Der Wert für die Lichtdurchlässigkeit der Solarzellen gibt dagegen an, wie viel Sonnenlicht die Solarpaneele des Rovers trotz einer bedeckenden Staubschicht erreicht und letztendlich zur Energiegewinnung genutzt werden kann. Bei komplett staubfreien Paneelen würde dieser Wert 100 Prozent betragen. Je niedriger der Tau-Wert und je höher der Faktor für die Lichtdurchlässigkeit ausfällt, desto besser ist dies für den Energiehaushalt des ausschließlich mittels Sonnenenergie betriebenen Rovers.

• 26.08.2014: 0,680 kWh/Tag , Tau-Wert 0,858 , Lichtdurchlässigkeit 75,30 Prozent
• 19.08.2014: 0,692 kWh/Tag , Tau-Wert 0,888 , Lichtdurchlässigkeit 78,80 Prozent
• 12.08.2014: 0,679 kWh/Tag , Tau-Wert 0,811 , Lichtdurchlässigkeit 78,90 Prozent
• 05.08.2014: 0,686 kWh/Tag , Tau-Wert 0,872 , Lichtdurchlässigkeit 80,20 Prozent
• 30.07.2014: 0,686 kWh/Tag , Tau-Wert 0,804 , Lichtdurchlässigkeit 81,30 Prozent
• 22.07.2014: 0,676 kWh/Tag , Tau-Wert 0,771 , Lichtdurchlässigkeit 81,80 Prozent

Obwohl sich in den letzten Wochen sowohl der Bedeckungsgrad der Solarpaneele als auch der Tau-Wert wieder verschlechtert haben, steht dem Rover immer noch mehr als genügend Energie zur Verfügung, um seine Aktivitäten auch weiterhin ohne energiebedingte Einschränkungen durchzuführen. Nach der Neuformatierung des Flash-Speichers sollte Opportunity seine Forschungsreise somit ungehindert fortsetzen können – und dies jetzt auch mit dem ‘offiziellen Segen’ der NASA…

Kein vorzeitiger ‘Abbruch’ der Mission
Während der letzten Monate kam – nicht nur in diversen Internetforen, sondern auch bei den direkt in die Missionen involvierten Mitarbeitern – die Befürchtung auf, dass die NASA aufgrund der nur noch begrenzt zur Verfügung stehenden finanziellen Mittel dazu gezwungen sein könnte, eine oder gleich mehrere der derzeit aktiven planetaren Forschungsmissionen vorzeitig zu beenden. Neben der Saturnmission Cassini wurde in diesem Zusammenhang auch mehrfach die Opportunity-Mission genannt, welche für den weiteren Betrieb pro Missionsjahr eine Summe von rund 16 Millionen US-Dollar benötigt.
Laut einem Bericht des Nachrichtenportals “SpaceNews” sind derartige Befürchtungen mittlerweile nicht mehr aktuell. Laut Jim Green, dem Bereichsleiter der Abteilung “Planetare Forschung” der NASA, wurden die Leiter der eventuell für eine vorzeitige Einstellung in Frage kommenden Missionen kürzlich darüber in Kenntnis gesetzt, dass alle derzeit aktiven planetaren NASA-Missionen wie vorgesehen fortgesetzt werden sollen.

Bis zum heutigen Tag, dem Sol 3768 seiner Mission, hat der Rover Opportunity 40.689,09 Meter auf der Oberfläche des Mars zurückgelegt und dabei 196.156 Aufnahmen von der Oberfläche und der Atmosphäre des “Roten Planeten” aufgenommen und an sein Kontrollzentrum am JPL übermittelt.
